Kippventil OMFB MOD 150 L 3/4"

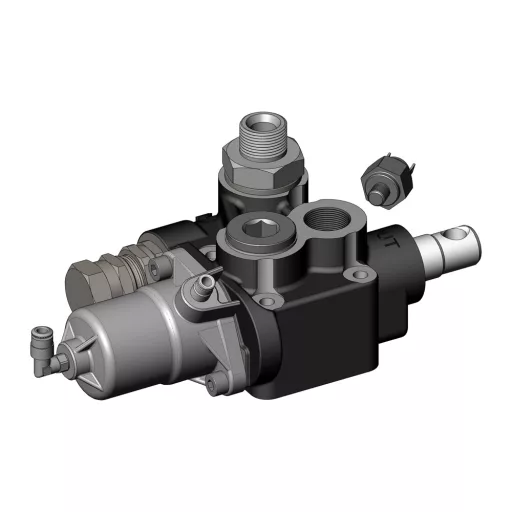

OMFB 121-008-00185 – MODULAR 150 CE „DIRECT“ pneumatisches Proportional-Kippventil
Produktbeschreibung:
Das MODULAR 150 CE „DIRECT“ (121-008-00185) ist ein pneumatisches Proportional-Kippventil, entwickelt für Hydrauliksysteme von mittelschweren bis schweren Kipperfahrzeugen. Es verfügt über eine Open-Center-Ausführung und wird gemäß den CE-Richtlinien gefertigt. Das Ventil ist mit einem integrierten Rückschlagventil sowie einem direktwirkenden, einstellbaren Druckbegrenzungsventil ausgestattet und gewährleistet eine zuverlässige Steuerung bei Hub- und Senkvorgängen. In Kombination mit einem pneumatischen Umschaltventil (N-Force) kann zudem eine stufenlose Modulation der Absenkgeschwindigkeit erreicht werden.
Hauptmerkmale:
- Gehäuse aus Sphäroguss – geeignet für Betriebsdrücke bis 400 bar
- Kompakte Bauform mit nach vorne ausgerichteten Anschlüssen
- Mechanischer, direkter Endanschlag
- Vorbereitet für Druckschalter-Montage (optional)
- Verzinktes Gehäuse und vernickelter Schieber
- Öltemperaturbereich: -15…+110 °C, Viskosität: 12…100 cSt, empfohlene Filtration: 25 μm
Technische Daten:
- Durchfluss: 150 l/min
- Druckeinstellung: werkseitig auf 160 bar eingestellt, max. 280 bar
- Anschlüsse: IN G 3/4; TANK 1 G 1; TANK 2 G 1/2; OUT G 3/4
- Gewicht: 5,8 kg
Működési elve
Ez a mechanikus billenőszelep egy kézi kar segítségével vezérli a hidraulikaáramlás irányát. A kar előre vagy hátra mozgatásával a szelep a nyomóágat vagy a visszatérő ágat nyitja meg, így vezérelve a munkahenger mozgását (például emelés vagy leengedés).
Semleges állásban a szelep lezárja a rendszer áramlását, biztosítva a stabil pozíciót. Egyszerű, jól kézre álló mechanikája különösen alkalmassá teszi járművek hidraulikus felépítményeinek biztonságos kezelésére.
