Hydraulisches Manometer DN100 0-250 BAR Unterer Ausgang

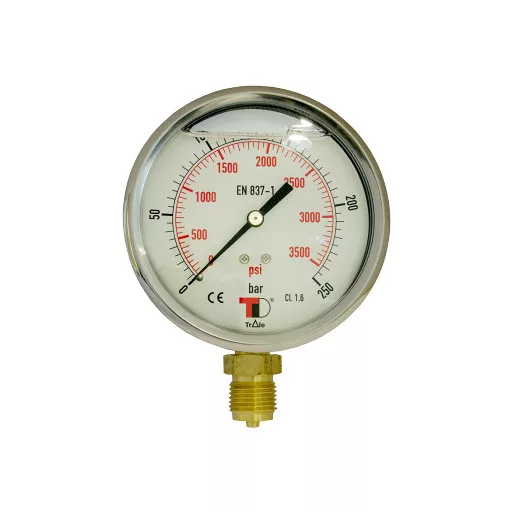

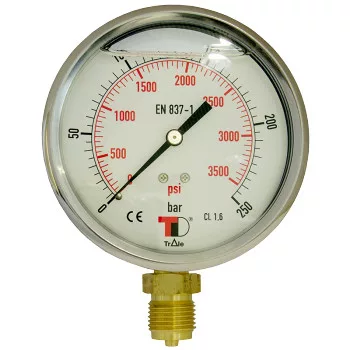

Glyzerin-gefülltes Manometer DN 100, 1/2" BSP, Anschluss unten, 0–250 bar
Produktbeschreibung:
Dies ist ein glyzerin-gefülltes Manometer mit DN 100 Durchmesser und unterem Anschluss mit 1/2" BSP-Gewindeanschluss. Die Glyzerinfüllung dämpft Vibrationen und Druckspitzen und sorgt für eine stabilere und genauere Ablesbarkeit in Hydrauliksystemen und industriellen Anwendungen. Das Instrument verfügt über eine doppelte bar/psi-Skala sowie die Schutzart IP65, wodurch ein zuverlässiger Betrieb auch in staubigen oder feuchten Umgebungen gewährleistet ist.

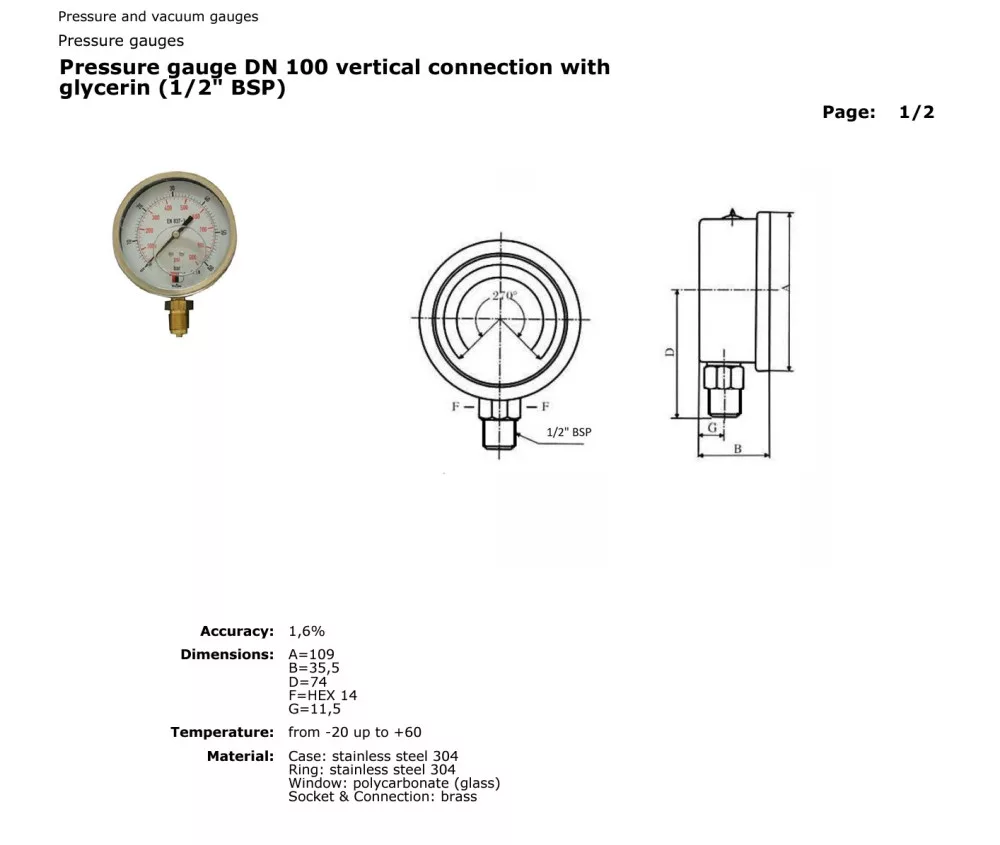

Technische Daten:
- Anschluss: 1/2" BSP
- Ausführung: Anschluss unten, glyzeringefüllt
- Messbereich: 0–250 bar
- Genauigkeitsklasse: 1,6%
- Gehäusematerial: Edelstahl 304
- Ringmaterial: Edelstahl 304
- Sichtscheibe: Polycarbonat
- Anschluss-/Gewindematerial: Messing
- Schutzart: IP65
- Betriebstemperatur: -20 °C – +60 °C
Funktionsweise
Im Inneren befindet sich eine präzise gebogene Rohrfeder (Bourdonfeder), die sich proportional zum Systemdruck verformt und diese Bewegung mechanisch über ein Getriebe an den Zeiger überträgt. Wenn der Druck abfällt, kehrt die Feder elastisch in ihre Ausgangsposition zurück und der Zeiger bewegt sich entsprechend. Die Glyzerinfüllung sorgt für ruhige Zeigerbewegungen und unterdrückt Zittern oder Nachschwingen bei dynamischem Druckverlauf. Da der Betrieb vollständig mechanisch erfolgt und keine Stromquelle benötigt wird, ist das Manometer besonders wartungsarm und langlebig.
