Hydraulisches Manometer DN100 0-600 BAR Hinterer Ausgang
Glyzerin-gefülltes Manometer DN 100, 1/2" BSP, rückseitiger Anschluss, 0–600 bar
Produktbeschreibung:
Dies ist ein glyzerin-gefülltes Manometer mit DN 100 Durchmesser und rückseitigem Anschluss mit 1/2" BSP-Gewindeanschluss. Die Glyzerinfüllung dämpft Vibrationen und Druckspitzen und sorgt für eine stabilere und genauere Ablesbarkeit in Hydrauliksystemen und industriellen Anwendungen. Das Instrument verfügt über eine doppelte bar/psi-Skala sowie die Schutzart IP65, wodurch ein zuverlässiger Betrieb auch in staubigen oder feuchten Umgebungen gewährleistet ist.

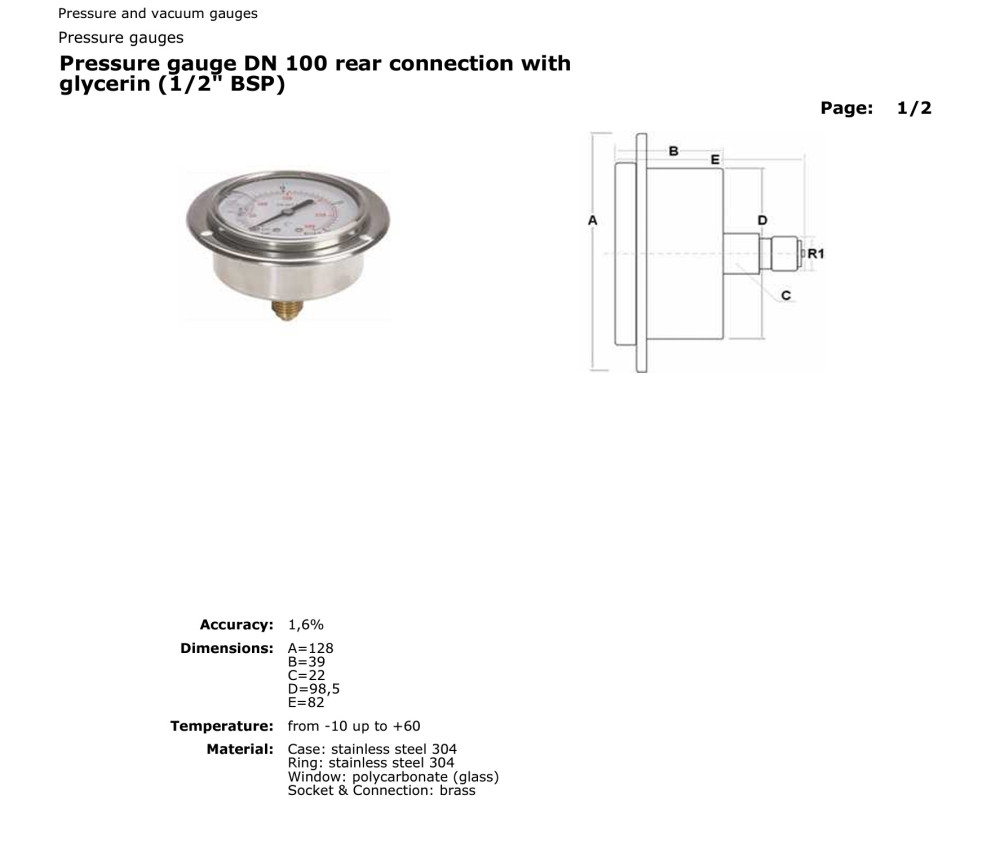

Technische Daten:
- Anschluss: 1/2" BSP
- Ausführung: rückseitiger Anschluss, glyzeringefüllt
- Messbereich: 0–600 bar
- Genauigkeitsklasse: 1,6%
- Gehäusematerial: Edelstahl 304
- Ringmaterial: Edelstahl 304
- Sichtscheibe: Polycarbonat
- Anschluss-/Gewindematerial: Messing
- Schutzart: IP65
- Betriebstemperatur: -10 °C – +60 °C
Funktionsweise
Im Inneren des Manometers befindet sich eine Rougefeder (Bourdonfeder), die sich bei steigendem Druck proportional verbiegt und über ein Getriebe den Zeiger bewegt. Dämpfend wirkt das Glyzerin, das schnelle Druckwechsel bzw. Vibrationen absorbiert und so ein Zittern des Zeigers verhindert. Bei fallendem Druck kehrt die Feder elastisch in ihre ursprüngliche Form und der Zeiger folgt sofort der Bewegung. Da das Messgerät mechanisch arbeitet, ist keine Stromversorgung erforderlich, und der wartungsarme Betrieb ist gegeben.
