Hydraulisches Manometer 0-12 BAR Unterer Ausgang
Glyzerin-gefülltes Manometer DN 63, 1/4" BSP, Anschluss unten, 0–12 bar
Produktbeschreibung:
Dies ist ein glyzerin-gefülltes Manometer mit DN 63 Durchmesser und unterem Anschluss mit 1/4" BSP-Gewindeanschluss. Die Glyzerinfüllung dämpft Vibrationen und Druckspitzen und sorgt für eine stabilere und genauere Ablesbarkeit in Hydrauliksystemen und industriellen Anwendungen. Das Instrument verfügt über eine doppelte bar/psi-Skala sowie die Schutzart IP65, wodurch ein zuverlässiger Betrieb auch in staubigen oder feuchten Umgebungen gewährleistet ist.

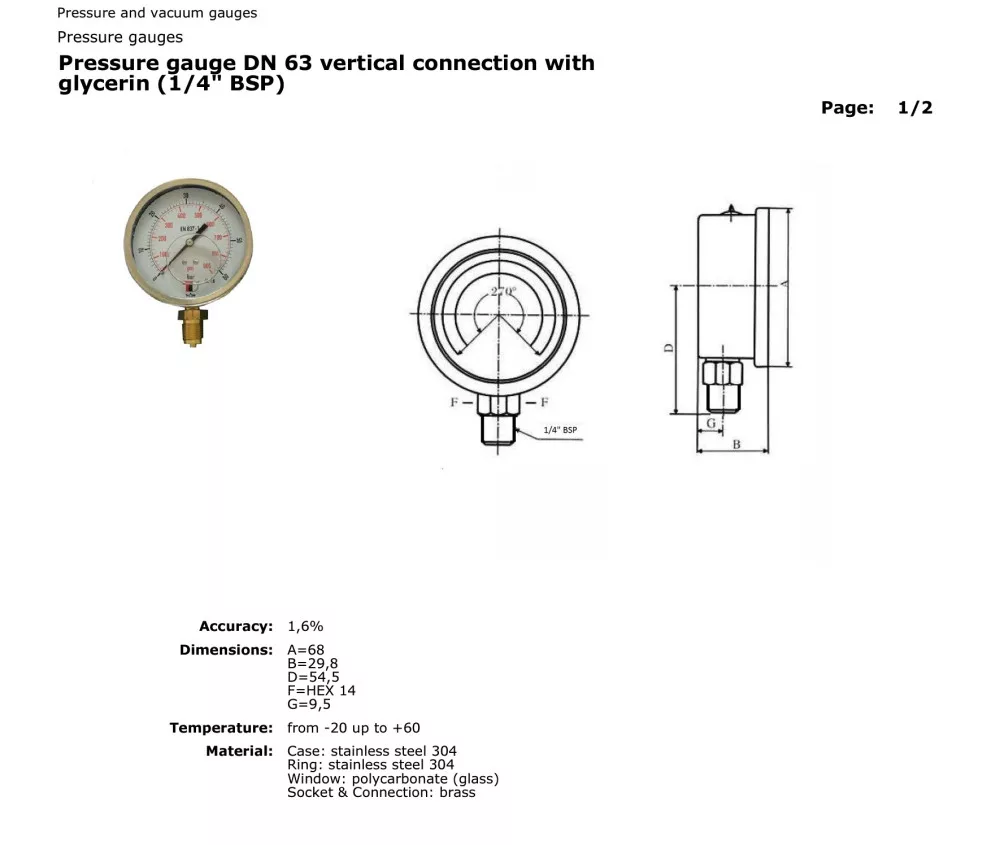

Technische Daten:
- Anschluss: 1/4" BSP
- Ausführung: Anschluss unten, glyzeringefüllt
- Messbereich: 0–12 bar
- Genauigkeitsklasse: 1,6%
- Gehäusematerial: Edelstahl 304
- Ringmaterial: Edelstahl 304
- Sichtscheibe: Polycarbonat
- Anschluss-/Gewindematerial: Messing
- Schutzart: IP65
- Betriebstemperatur: -20 °C – +60 °C
Funktionsweise
Im Inneren führt eine gebogene Rohrfeder (Bourdonfeder) die Druckbelastung proportional zur Zeigerbewegung weiter, wodurch der tatsächliche Systemdruck angezeigt wird. Bei fallendem Druck kehrt die Feder automatisch in ihre Ausgangsposition zurück und der Zeiger passt sich entsprechend an. Die Glyzerinfüllung wirkt als Dämpfer und sorgt dafür, dass der Zeiger auch bei Schwankungen oder Vibrationen ruhig bleibt. Da das Manometer rein mechanisch betrieben wird und keine externe Stromquelle benötigt, ist es besonders wartungsarm und langlebig.
