Hydraulisches Manometer 0-315 BAR Unterer Ausgang
Glyzerin-gefülltes Manometer DN 63, 1/4" BSP, Anschluss unten, 0–315 bar
Produktbeschreibung:
Dies ist ein glyzerin-gefülltes Manometer mit DN 63 Durchmesser und unterem Anschluss mit 1/4" BSP-Gewindeanschluss. Die Glyzerinfüllung dämpft Vibrationen und Druckspitzen und sorgt für eine stabilere und genauere Ablesbarkeit in Hydrauliksystemen und industriellen Anwendungen. Das Instrument verfügt über eine doppelte bar/psi-Skala sowie die Schutzart IP65, wodurch ein zuverlässiger Betrieb auch in staubigen oder feuchten Umgebungen gewährleistet ist.

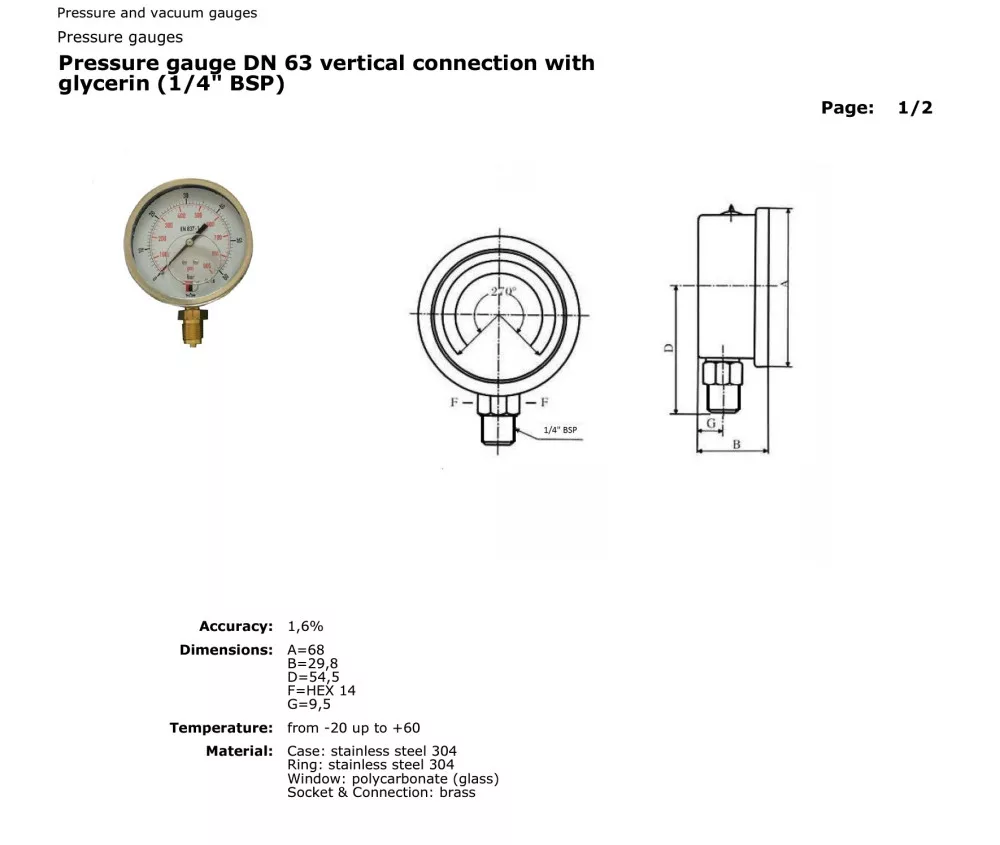

Technische Daten:
- Anschluss: 1/4" BSP
- Ausführung: Anschluss unten, glyzeringefüllt
- Messbereich: 0–315 bar
- Genauigkeitsklasse: 1,6%
- Gehäusematerial: Edelstahl 304
- Ringmaterial: Edelstahl 304
- Sichtscheibe: Polycarbonat
- Anschluss-/Gewindematerial: Messing
- Schutzart: IP65
- Betriebstemperatur: -20 °C – +60 °C
Funktionsweise
Im Inneren verbirgt sich eine flexible Rohrfeder (Bourdonfeder), die sich proportional zum Systemdruck verbiegt und diesen mechanisch über ein Zahnradgetriebe auf den Zeiger überträgt. Wenn der Druck sinkt, kehrt die Feder automatisch in ihre Ausgangsposition zurück und der Zeiger folgt dieser Bewegung. Die Glyzerinfüllung sorgt für eine ruhige Anzeige, verhindert Zittern oder Nachschwingen bei pressure pulses. Da das Gerät rein mechanisch funktioniert und keine Stromversorgung benötigt, ist es besonders wartungsarm und langlebig einsetzbar.
