OM VRFU 90° 1/4" Feindrosselventil

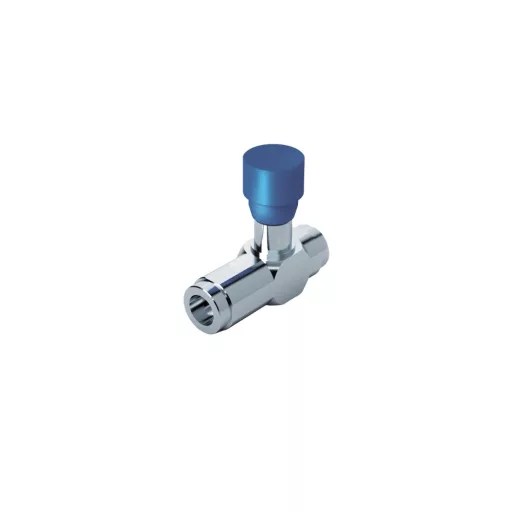

V0581 1/4” BSP – Einseitiges 90°-Drosselventil
Produktbeschreibung:
Das V0581 VRFU 90° einseitige Drosselventil dient zur Geschwindigkeitsregelung hydraulischer Aktoren in einer Durchflussrichtung, während in der Gegenrichtung ein freier Durchfluss ermöglicht wird. Die 90°-Bauform erlaubt eine besonders kompakte Montage auch bei beengten Platzverhältnissen. Das Ventil ist nicht druckkompensiert, wodurch der Volumenstrom vom Systemdruck und der Ölviskosität abhängt, bietet jedoch eine sehr feinfühlige und präzise Einstellmöglichkeit.
Hauptmerkmale:
- Typ: VRFU 90° – einseitiges Drosselventil
- Artikelnummer: V0581
- Anschluss (V–C): G 1/4”
- Max. Volumenstrom: 22 l/min
- Maximaler Betriebsdruck: 350 bar
- Einstellart: Fein-Nadelventil mit manueller Einstellschraube
- Gehäusematerial: Stahl, verzinkt
- Gewicht: 0.314 kg
Működési elve
Ez a szelep szabályozott áramlást biztosít a „C” irányból „V” irány felé, míg az ellenkező irányban szabad áramlást enged. A tűs szabályzóval beállítható az olajáramlás sebessége például munkahengerek leengedésekor.
Ugyanakkor visszafelé, például emeléskor, a visszacsapó szelep teljesen nyit, lehetővé téve az akadálytalan mozgást. Így a szelep egyszerre biztosít precizitást, hatékonyságot és biztonságot.
