Hydraulikkupplung ISO-A 10L 16X1,5 BG3 Muffe

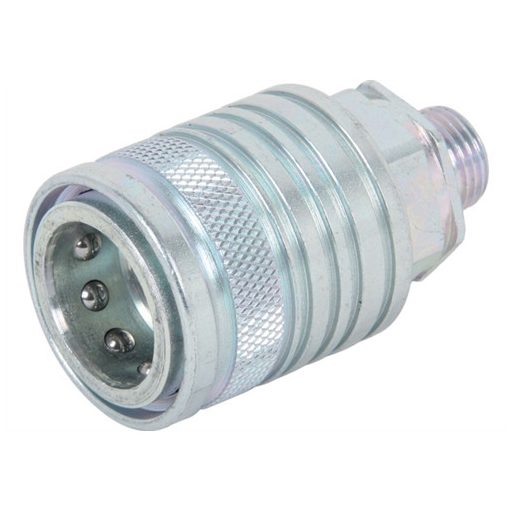

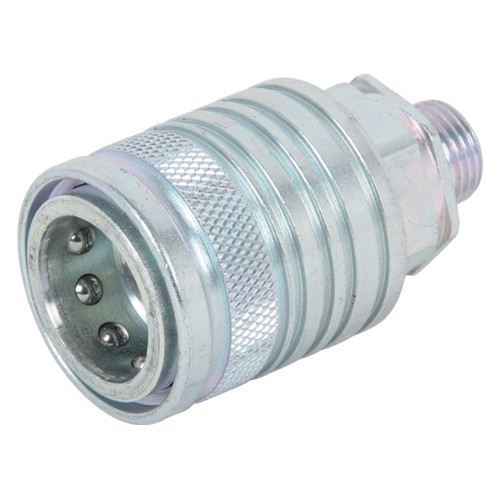

STAUFF 00 813 124 – Hydraulische Schnellkupplungsmuffe, Außengewinde (Muffe)
Produktbeschreibung:
Diese hydraulische Schnellkupplung von STAUFF ist als Muffe mit Außengewindeanschluss ausgeführt. Sie eignet sich für industrielle und mobile Hydrauliksysteme und gewährleistet eine zuverlässige und sichere Verbindung. Die BG-Größe gibt die Größe des Gegenstücks an, daher müssen bei der Auswahl eines Schnellkupplungspaares sowohl Stecker als auch Muffe die gleiche BG-Größe haben.
Wichtige technische Daten:
- BG-Größe: 3
- Anschluss: M16 × 1.5
- Ausführung: Muffe (Außengewinde)
- Max. Betriebsdruck: 250 bar
- Nenndurchfluss (Qmax): 80 l/min
Funktionsprinzip
Die Buchse verfügt über ein inneres Ventil und eine federbelastete Arretierungshülse. Beim Einführen des passenden Steckers wird die Hülse zurückgezogen und das Ventil geöffnet die Hydraulikflüssigkeit beginnt zu fließen. Beim Trennen verschließt das Ventil automatisch, um Leckagen und Kontamination zu verhindern. Die flache Dichtfläche gewährleistet eine saubere, tropffreie Trennung, selbst unter Druck. Die Verbindung kann werkzeuglos, schnell und sicher hergestellt und gelöst werden, bei minimalem Wartungsaufwand und hoher Zuverlässigkeit.
