Hydraulikkupplung ISO-A 3/8" BG2 Stecker

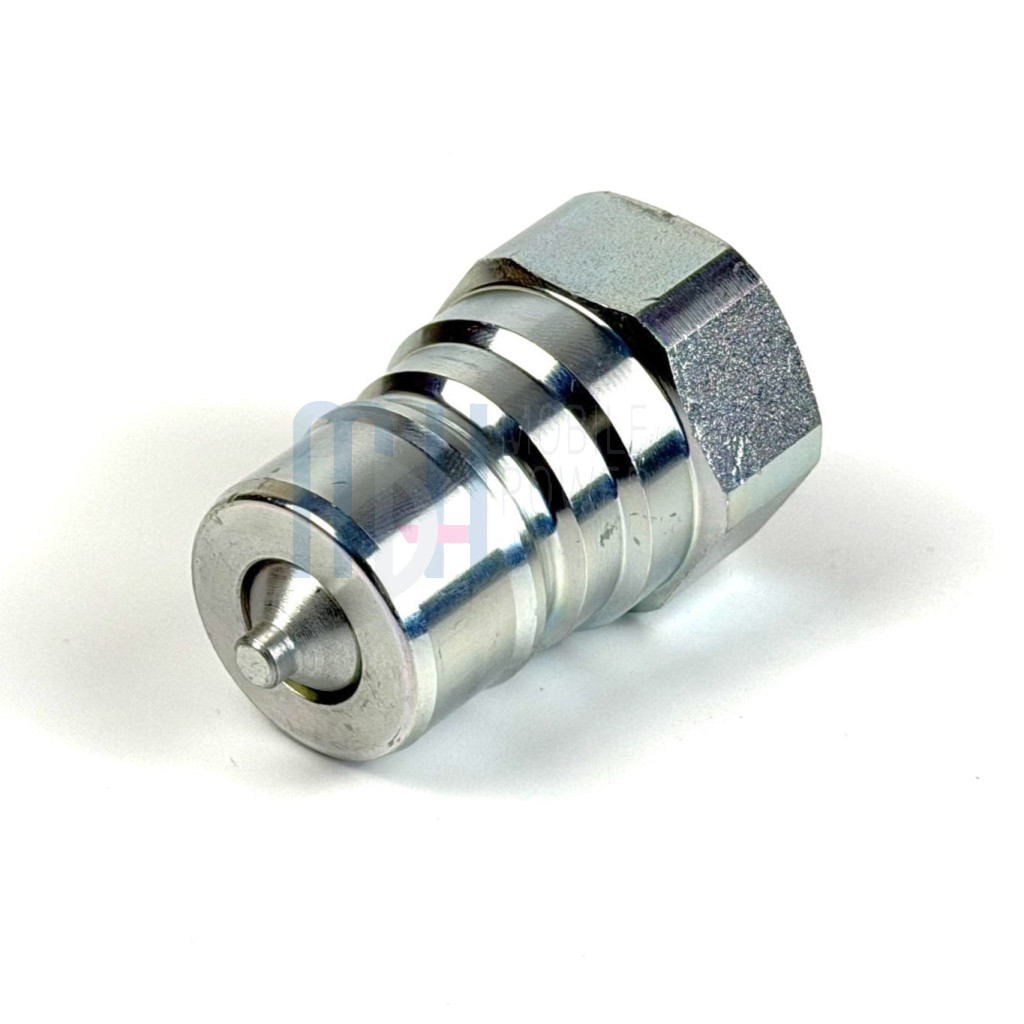

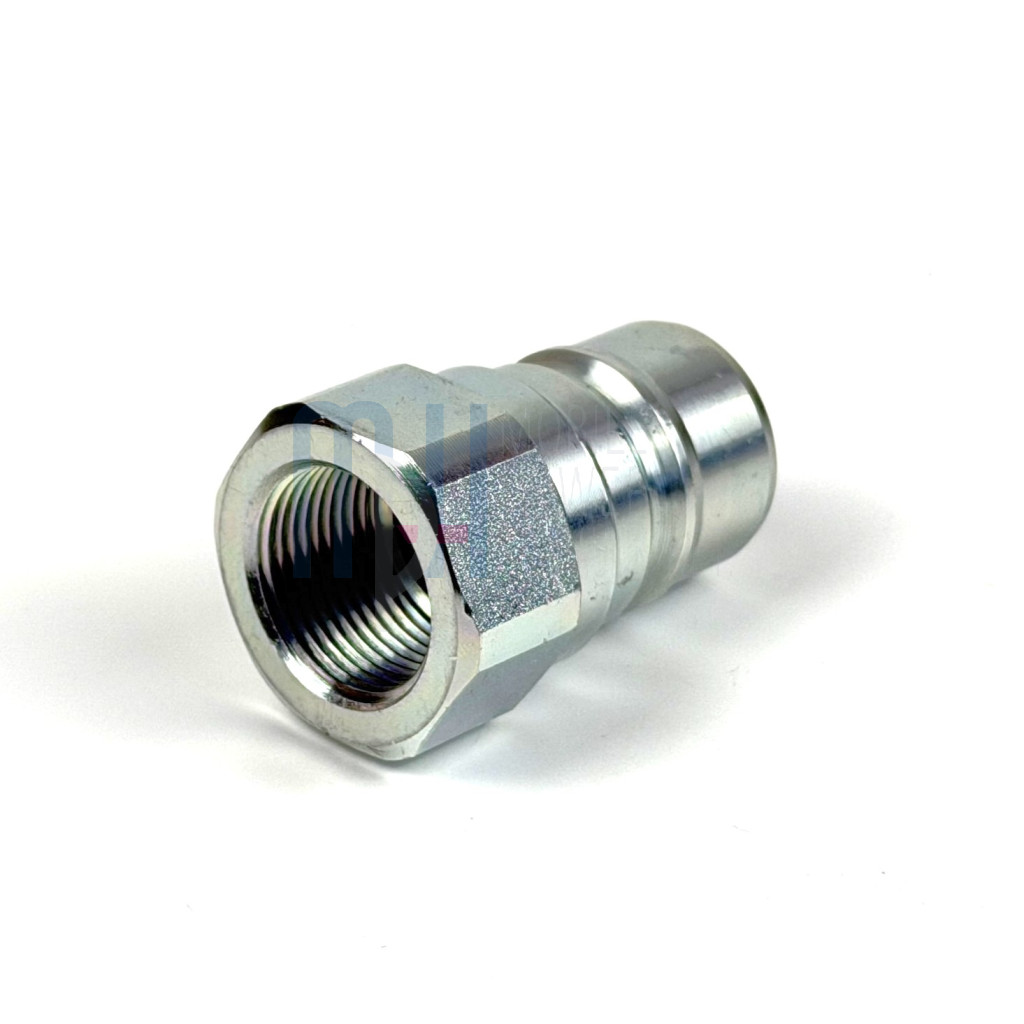

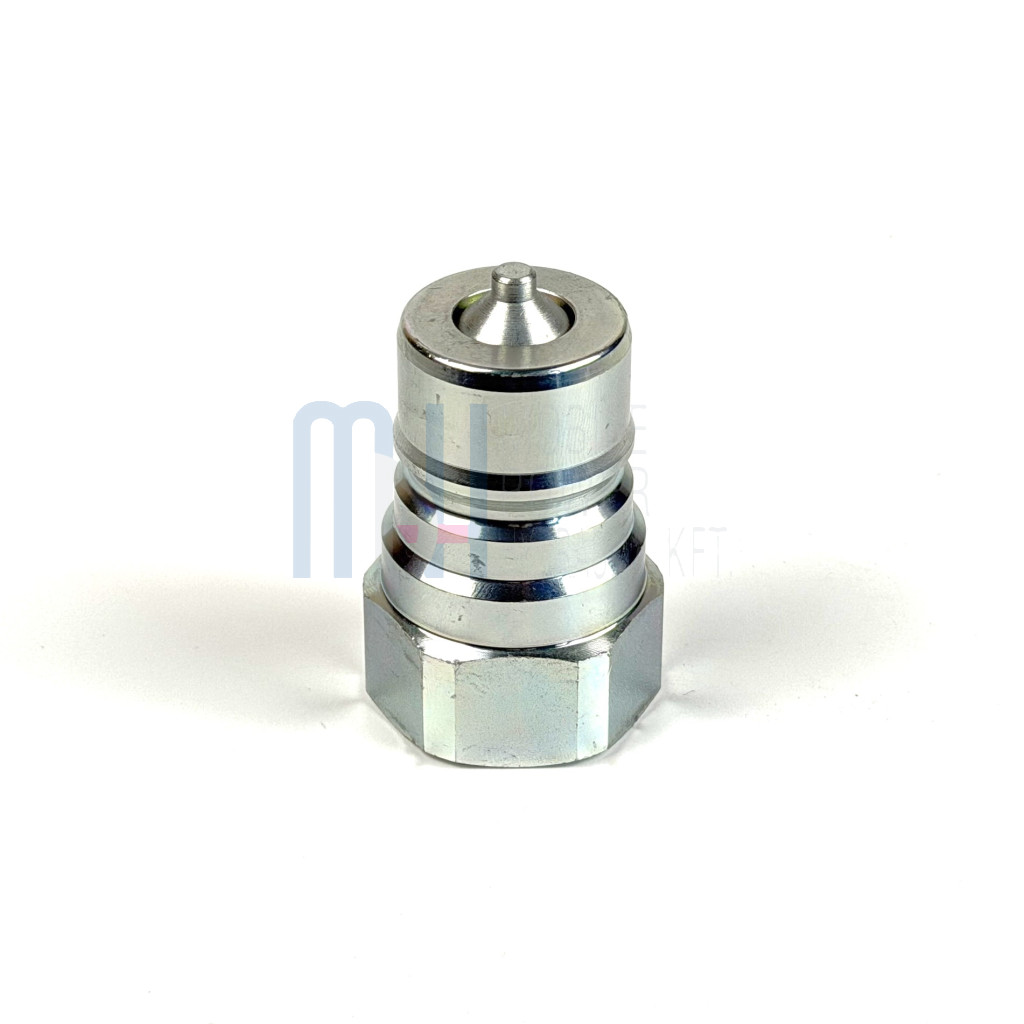

DICSA B800106 – ISO 7241-A - Schnellkupplungsstecker, BSP, Stecker
Produktbeschreibung:
Dieser Schnellkupplungsstecker wird nach der ISO 7241-A Norm gefertigt und verfügt über einen BSP-Außengewindeanschluss. Das Gehäuse besteht aus Stahl und ist mit einer NBR-Dichtung ausgestattet, die eine zuverlässige Abdichtung in Hydrauliksystemen gewährleistet. Dank seiner robusten Bauweise eignet er sich sowohl für industrielle als auch für mobile hydraulische Anwendungen.
Die BG-Größe gibt die Größe des Gegenstücks an. Daher ist es bei der Auswahl eines Schnellkupplungspaares wichtig, dass sowohl Stecker als auch Muffe die gleiche BG-Größe haben, da sie sonst nicht miteinander verbunden werden können.
Wichtige technische Daten:
- Anschluss: 3/8” BSP
- ISO-Größe: 10 (ISO Größe 2)
- BG-Größe: 2
- Nenndruck: 350 bar
- Nenndurchfluss: 23 l/min
- Dichtung: NBR
- Material: Stahl
- Betriebstemperatur: -20 °C … +100 °C
Funktionsweise
Der Stecker verfügt über ein internes Poppet-Ventil, das im ungelösten Zustand verschlossen bleibt. Beim Einstecken in die passende ISO‑A Kupplungsbuchse verriegeln Kugeln den Stecker und öffnen das Ventil, sodass Hydraulikflüssigkeit ungehindert fließen kann. Beim Trennen schließt sich das Ventil sofort, um Ölverlust und Schmutzeintrag zu vermeiden. Die Gewindeschnittstelle sorgt für vibrationssichere Verbindung und verhindert unbeabsichtigtes Lösen. Diese Konstruktion ermöglicht eine schnelle, saubere und werkzeuglose Anwendung auch bei engen Platzverhältnissen in Industrieumgebungen.
